一． 前言：
富士電機是國際著名的自動化產品生產商，富士貿易是富士電機各種工業自動化產品代理商和系統集成商，注重于為用戶提供整體自動化解決方案，并配套提供富士電機優質自動化產品，同時提供完善的售前、售后服務。現將北京某小區鍋爐供熱控制系統方案介紹如下，供各位參考。

二． 設計要求：
依照相關國家標準GB來設計相關內容，主要分為兩部分，鍋爐房熱工控制及檢測部分，采用上位機進行監測和控制。
1． 控制要求：采用全數字通訊控制技術，對相關各種溫度、壓力、流量和含氧 量等實現監控。各種被測量通過PID反饋變頻閉環調速及專用PID控制模塊來實現相關控制。
2． 設備要求：160KW 引 風機變頻柜3臺， 37KW鼓風機變頻柜3臺132KW熱網循環泵變頻柜3臺,一拖二補水變頻柜一臺,爐排減速機變頻柜3臺,生產給水變頻柜1臺,消防水泵變頻柜一臺.各種壓力、流量、溫度.含氧量等80路模擬量自動PID控制及測量。

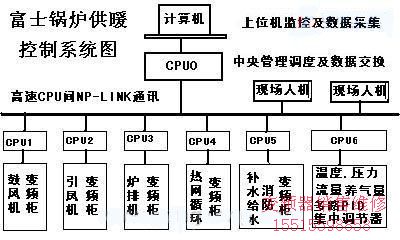

3． 系統設計圖如下：

三． 各種控制設備介紹：

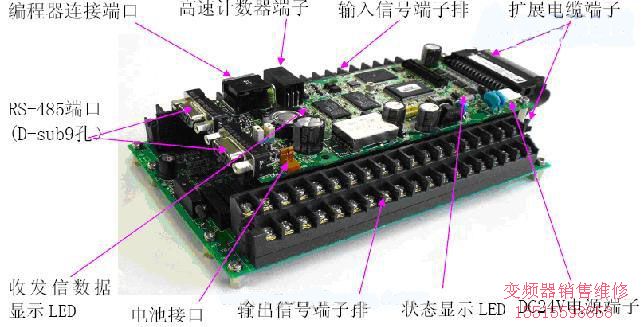

1． 主控器選用日本富士電機吹上工廠設計并制造的NW系列控制器，它具有16K程序步，并有許多專用的軟件控制模塊供客戶調用，有10K的數據存儲與交換區供數據處理，比較重要的是自帶兩路RS-485通訊口，一路可與各種設備進步通訊處理，一路可以實現CPU之間的高速通訊，同時還有一個編程口，可以編制程序及與上位機進行通訊，并且CPU和I/O模塊可任選組裝價格與一臺小型PLC相當。附圖如下:

2． 變頻器選用富士電機風機水泵專用變頻器F1系列和恒轉矩E1系列，F(xiàn)1系列變頻器自帶PID調節器，可接通訊卡與主控部分通訊，用于控制各種風機與水泵E1系列為恒轉矩控制，主要用于控制爐排減速機。

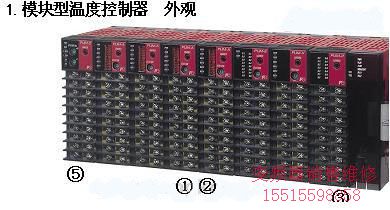

3． 多路溫度、流量、壓力等數據控制選用富士電機生產的日本原裝的多回路PID調節器，它比較多可控制64路各種模擬量，并且自帶RS485通訊功能，獨立完成PID控制，比PLC的模擬量模塊和溫控表都便宜許多。
