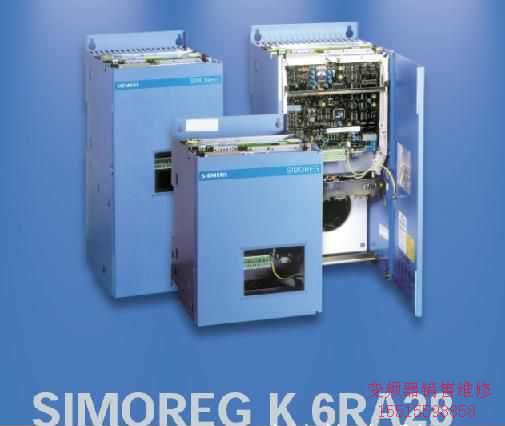

西門子6RA28直流調速器維修

鄭州6RA28直流調速器維修，配件齊全，維修價格優惠，專業維修西門子直流調速器，河南西門子直流調速器廠家銷售維修！電話：15515598858全數字化通用經濟型
輸入電壓3AC400V,500V可選
電

咨詢熱線：15515598858 在線咨詢

產品詳細

鄭州6RA28直流調速器維修，配件齊全，維修價格優惠，專業維修西門子直流調速器，河南西門子直流調速器廠家銷售維修！電話：15515598858全數字化通用經濟型
輸入電壓3AC400V,500V可選
電樞電流15A600A
單象限,四象限可選
勵磁恒定
單機結構
完善的保護功能,過壓,欠壓,過流,
簡易便捷的參數設定及監控

產品優點
1.6RA28全數字化通用經濟型
輸入電壓3AC400V,500V可選
電樞電流15A600A
單象限,四象限可選
勵磁恒定
主要市場
電纜,軋鋼,光纜,薄膜,造紙,橡膠,印刷,機床
輸入電壓3AC400V    電樞電流 I (A)
序號    單象限1Q（不可逆）
6RA2818-6DS21-0    30A
RA2825-6DS21-1    60A
6RA2828-6DS21-2    90A
6RA2831-6DS21-3    125A
6RA2875-6DS21-4    200A
6RA2877-6DS22-5    250A
6RA2881-6DS21-6    400A
6RA2885-6DS21-7    600A
    四象限4Q（可逆）
6RA2818-6DV61-0    30A
6RA2825-6DS61-1    60A
6RA2830-6DV61-2    90A
6RA2832-6DV61-3    125A
6RA2875-6DV61-4    200A
6RA2877-6DV61-5    250A
6RA2881-6DV61-6    400A
6RA2885-6DV61-7    600A

西門子直流調速維修西門子6RA24維修鄭州西門子直流調速維修

西門子直流調速器維修西門子6RA24直流調速維修西門子6RA28維修

SIMOREGK6RA24系列整流裝置為三相交流電源直接供電的全數字控制裝置，其結構緊湊，用于直流電機電樞和勵磁供電，完成調速任務。設計電流范圍為15至1200A，并可通過并聯SITOR晶閘管單元進行擴展。

還可用裝置上原用來對電樞回路供電的整流器對大直流電機和同步電機的勵磁繞組供電。裝置作此用途時還需通過參數設定。

提示：

在整流器的輸出端需并一電阻或壓敏電阻，用來保護裝置。根據不同的應用場合，可選擇單象限或四象限工作的裝置，裝置本身帶有參數設定單元，不需其它任何附加設備便可完成參數的設定。所有的控制調節監控及附加功能都由微處理器來實現，可選擇給定值和反饋值為數字量或模擬量。

結構及工作方式

SIMOREGK6RA24系列整流裝置的特點為體積小結構緊湊。15A的整流裝置可水平安裝或垂直安裝在開關柜的條架上，也可裝于抽屜式框架中（例如：6DM9005）。電樞電流30A及以上裝置采用模塊式結構，這種結構使每一部分都便于維護。裝置的電子組件盒內可裝主電子板和可能用到的附加板，并能夠方便地打開和取下。外部信號的連接（開關量輸入／輸出，模擬量輸入／輸出，脈沖信號等）通過相互隔離的組合式端子排實現，主電子板與端子排之間的信號交換通過兩根扁平電纜完成，兩根2米長的屏蔽導線可以作為選件選用，這樣端于排可以被裝到開關柜的任意位置。裝置軟件存放于直插式EPROM中，更換方便。

功率部分：電樞和勵磁回路

電樞回路為三相橋式電路：

1.單象限工作裝置的功率部分電路為三相全控橋B6C。

2.四象限工作裝置的功率部分電路為反并聯三相全控橋（B6）A

B6)C，工作方式為無環流。

勵磁回路采用單相半控橋B2HZ：額定電流15－600A的裝置，電樞和勵磁回路的功率部分為電絕緣的晶閘管模塊，所以其散熱器不帶電。所有的接線端子都裝在正面便于操作的地方。額定電流為640－1200A的裝置中功率部分由六個裝有SITOR-元件的基本機械構件組成。這時散熱器是帶電的，功率部分連接在背面，如需要在前面接線有連接件。

冷卻;

額定電流=140A的裝置為自然風冷，額定電流〉=200A的裝置為強迫風冷（風機或風機組）。

串行接口;

在本機上已有兩個串行接口，當使用選件接口板CS51時又有其它串行接口可供使用（見選件）。本機上的串行接口按RS232標準工作（插頭X501),另一個按RS485標準工作，（插頭X500），另外還有一個可使RS232接口轉換為RS485（插頭X502)的選件（6RX1240－0AL01)。RS232接口用于點對點連接，RS485用于總線連接（總線比較多可接31臺裝置）。接口的波特率可在300－187500波特之間分級設定，通過串行接口進行的數據傳輸由微處理器監控，監控時間可以設定。

串行接口可提供下列功能：

1.將裝置參數輸送到打印機。

2.當出現故障以后診斷內容送至PG，Pc，打印機。

3.通過PC進行調試（參數設定，裝入?yún)?shù)組的發送和存儲）;

閉環控制維護和診斷。為實現這些功能隨裝置提供了相應的;

軟件(磁盤);

4.通過USS-通信協議與自動化系統通信。

USS一通信協議是西門子公司制訂的一種通信協議，用于與任一種上住機進行數字通信.

主要產品：

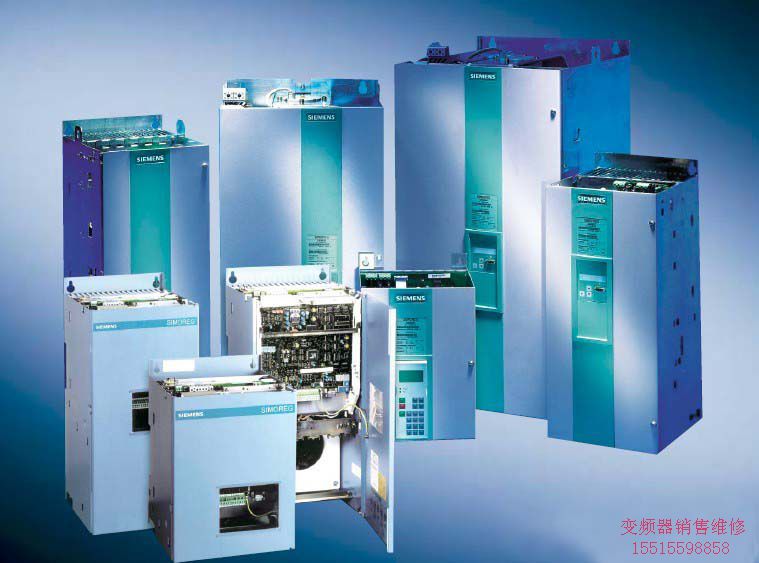

S7系列PLC；OP、TP、MP系列人機界面；MM420、430、440系列標準傳動；6SE70、6SE71、6RA70、6RA28系列大型傳動；802S、802C、802D、810T、810M、810D、840D、611系列驅動

主控制板、電源板、脈沖觸發板、信號轉換板、散熱風機等維修備件

6RA2418-6DS22-0    6RA2418-6DV62-0      6RA2418-6DV62-0
6RA2425-6DS22-0    6RA2425-6DV62-0      6RA2428-6DS22-0
6RA2430-6DV62-0    6RA2431-6DS22-0      6RA2432-6DV62-0
6RA2475-6DS22-0    6RA2475-6DV62-0      6RA2477-6DS22-0
6RA2477-6DV62-0    6RA2481-6DS22-0      6RA2481-6DV62-0
6RA2485-6DS22-0    6RA2485-6DV62-0      6RA2487-4DV62-0
6RA2487-6DS22-0    6RA2491-4DS22-0      6RA2491-4DV62-0
