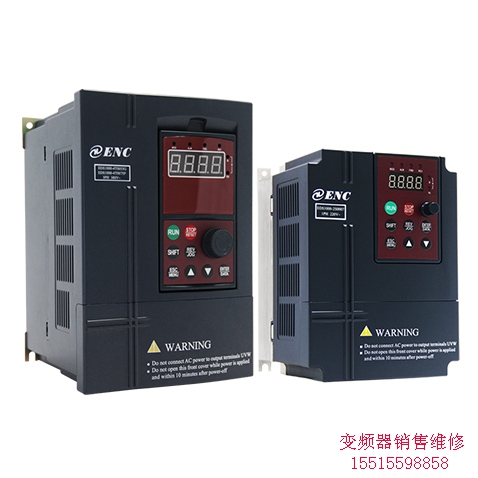

EDS1000系列多功能通用型變頻器
產品描述
EDS1000系列通用型變頻器，具有自動穩壓（AVR）和自動限流功能；鍵盤電位器調速，轉速跟蹤再啟動功能，紡織擺頻功能，鍵盤鎖定功能，恒壓供水功能，單機一拖二，外加供水卡可一拖四； 輸入缺相保護、輸出缺相保護、過壓保護、欠壓保護、過流保護、過載保護等保護功能。

典型應用
適用于金屬加工、塑料機械、CNC機床、印刷設備、印染行業、造紙、市政工程、供水工程、污水處理等，另外在紡織、制冷、水泥、陶瓷等領域也廣泛使用。

產品特點

優秀的設計理念
采用優化空間電壓矢量PWM控制；穩定的1Hz 150%額定轉矩；自動穩壓（AVR）和自動限流功能；系統更加穩定的內置PID控制器


實用的功能設計
恒壓供水功能，從1拖1到1拖4泵均可實現；多達16段速控制以及建議PLC功能；紡織擺頻、高速脈沖輸入/輸出接口；提供MODBUS或用戶自定義的通訊組網協議；


經久的市場檢驗
經過10年以上的用戶使用檢驗，獲得一致好評；10年間根據用戶的體驗不斷升級與完善，與時俱進


應用優勢
自動穩壓可適應寬電壓波動場合；

支持?jǐn)?shù)字設定、模擬量設定、多段速設定，PID設定、RS485通訊設定的頻率給定通道

內置過程PID控制功能廣泛應用于恒壓供水、空壓機變頻器驅動等

通過參數設置有效抑制機械共振，使系統更加穩定可靠。

廣泛用于各種工業領域。

項目 項目描述
輸入 額定電壓、頻率 單相220伏級：?jiǎn)蜗?20V，50Hz/60Hz；
三相220伏級：三相220V，50Hz/60Hz；
三相380伏級：三相380V，50Hz/60Hz；
三相690伏級：三相690V，50Hz/60Hz。
允許工作 單相220伏級：200V～260V；
電壓范圍 三相220伏級：200V～260V；

三相380伏級：320V～460V；

三相690伏級：586V～760V。
輸出 電壓 220伏級：0～220V；380伏級：0～380V；690伏級：0～690V
頻率 0Hz～400Hz
過載能力 G型：150%額定電流1分鐘，200%額定電流0.5秒；
P型：120%額定電流1分鐘；
控制性能 控制方式 無速度傳感器轉差矢量控制，開環V/F控制
調速范圍 0.111111111
起動轉矩 1Hz時150%額定轉矩
運行轉速穩 ≤±0.5%額定同步轉速
態精度
頻率精度 數字設定：比較高頻率×±0.01%；模擬設定：比較高頻率×±0.5%
頻率分辨率 模擬設定 比較高頻率的0.1%
數字設定 小于100Hz的精度：0.01Hz；大于或等于100Hz的精度：0.1Hz
外部脈沖 比較高頻率的0.5%
轉矩提升 自動轉矩提升，手動轉矩提升0.1%～12.0%
V/F曲線(電壓 額定頻率在5～400Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線
頻率特性)
加減速曲線 兩種方式：直線加減速和S曲線加減速；七種加減速時間，時間單位(分/秒)可選 ，比較長6000分鐘
制動 能耗制動 內置或外接制動電阻；690伏級無內置制動單元
直流制動 起動、停止動作分別可選，動作頻率0～15Hz，動作電壓0～15%，動作時間0～20.0秒
點動 點動頻率范圍：0.50Hz～50.00Hz；點動加減速時間0.1～60.0秒可設置
多段速運行 通過內置PLC或控制端子實現多段速運行
內置PID控制器 可方便地構成閉環控制系統
自動節能運行 根據負載情況，自動優化V/F曲線，實現節能運行
自動電壓 當電網電壓變化時，能自動保持輸出電壓恒定
調整(AVR)
自動限流 對運行期間電流自動限制，防止頻繁過流故障跳閘
運行功能 運行命令給定通道 操作鍵盤給定、控制端子給定、串行口給定
運行頻率給定通道 數字給定、模擬給定、脈沖給定、串行口給定、組合給定，可通過多種方式隨時切換
脈沖輸出通道 0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出
模擬輸出通道 2路模擬信號輸出，其中AO1通道可選4～20mA或0～10V，AO2通道為0～10V可實現設定頻率、輸出頻率等物理量的輸出
操作鍵盤 LED顯示 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數
按鍵鎖定 實現對按鍵的部分或者全部鎖定（模擬電位器無鎖定）
保護功能 過流保護、過壓保護、欠壓保護、過熱保護、過載保護等
選配件 制動組件、遠控鍵盤、遠控鍵盤連接電纜等
環境 使用場所 室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等
海拔 低于1000米，高于1000米時需降額使用
周?chē)鷾囟?nbsp;-10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱)
周?chē)鷿穸?nbsp;小于95%RH,無水珠凝結
振動 小于5.9米/秒²(0.6g)
存儲溫度 -40℃～+70℃
結構 防護等級 IP20
冷卻方式 強制風冷，風扇帶自動測溫控制。
安裝方式 壁掛式

EDS1000/1200/1300-2S0004 EDS1000/1200/1300-2S0007
EDS1000/1200/1300-2S0015 EDS1000/1200/1300-2S0022
EDS1000/EDS1100/1200/1300-4T0007G/0015P
EDS1000/EDS1100/1200/1300-4T0015G/0022P
EDS1000/1100/1300-4T0022G/0037P
EDS1000-2S0037
EDS1000/1100/1300-4T0037G/0055P
EDS1000/1100/1300-4T0055G/0075P
EDS1000/1100/1300-4T0075G/0110P
EDS1000/1100/1300-4T0110G/0150P
EDS1000/1100/1300-4T0150G/0185P
EDS1000/1100/1300-4T0185G/0220P
EDS1000/1100/1300-4T0220G/0300P
EDS1000/1100/1300-4T0300G/0370P
EDS1000/1100/1300-4T0370G/0450P
EDS1000-4T0450G/0550P
EDS1000-4T0550G/0750P
EDS1000-2T0007～EDS1000-2T0075安裝尺寸
變頻器型號
EDS1000-2T0007
EDS1000-2T0015
EDS1000-2T0022
EDS1000-2T0037
EDS1000-2T0055
EDS1000-2T0075
EDS1000-7T0110G～EDS1000-7T2000G安裝尺
維修變頻器型號
EDS1000-7T0110G/0150P
EDS1000-7T0150G/0185P
EDS1000-7T0185G/0220P
EDS1000-7T0220G/0300P
EDS1000-7T0300G/0370P
EDS1000-7T0370G/0450P
EDS1000-7T0450G/0550P
EDS1000-7T0550G/0750P
EDS1000-7T0750G/0900P
EDS1000-7T0900G/1100P
EDS1000-7T1100G/1320P
EDS1000-7T1320G/1600P
EDS1000-7T1600G/2000P
