LOGO!掉電延時自動關機電路

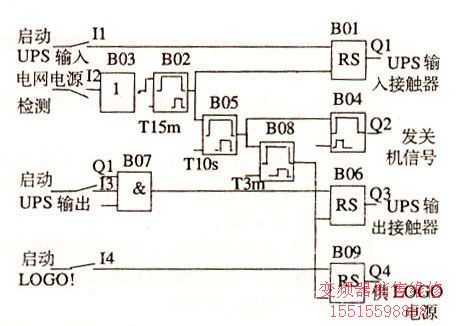

某廠ERP用小型機要求24小時開機．且中夜班無人值守，但系統關機時須按規定步驟退出后關機．如在夜晚突然斷電，UPS容量有限，難于長時間維持下去．顯然對UPS及系統都是不利的。設置延時及關機電路很有必要。但用時間繼電器可靠性差。而用LOGO!則很容易實現. 圖為具體電路，
電網電源(220V AC)檢測采用一只繼電器，正常時其常開觸點閉合，掉電后繼電器失壓．常開觸點斷開．經I2輸入LOGO!；B02開始延時．其T值可根據UPS所帶負載決定．本例為15分鐘．這樣做是為了避免短時斷電引起關機，如在設定時間T值內電網又復電．則LOGO!程序復位．小型機仍繼續運行．如掉電時間大于設定值，則首先切斷UPS的輸入電源．然后發關機指令，B08的T設為3分是為退出系統關機留的時間．爾后再切斷UPS輸出．關小型機及其它設備．同時還切斷了LOGO!的供電，使UPS不帶任何負載．再開機由人工進行．LOGO!由UPS供電．并對UPS與LOGO!的硬接線做了巧妙連接，使開機前先送LOGO!電源并啟動程序．為防止UPS過放電．只有電網電源先接入UPS，才能接通UPS輸出。
