三極管開關電路分析
發布時間:2019-08-05 10:04:24來源:
三極管開關電路作為功率管的控制應用廣泛。這里對一個實用開關電路中的各元器件作用作具體分析。

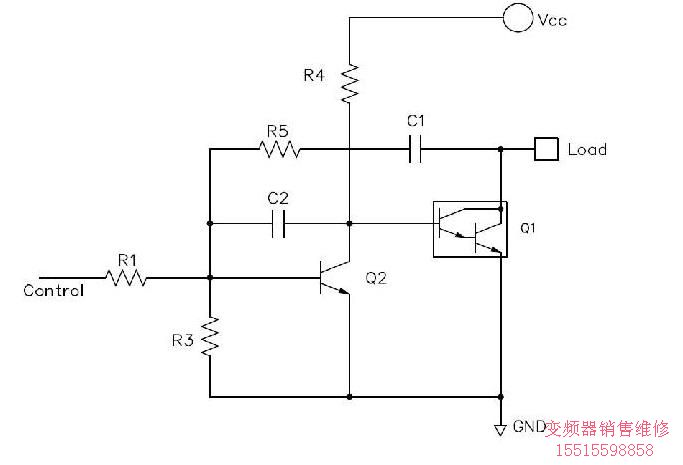

三極管開關控制電路
上圖是一個小功率三極管控制大功率三極管(達林頓管)開關電路。
控制信號通過控制小功率三極管的開關來控制大功率管Q1的開關。
原理分析
三極管開關電路的基本原理就是控制三極管工作在截止區和飽和區工作。電路設計原則等不作贅述,一般的三極管電路參考書籍有介紹。在這里也只討論圖中這些阻容元器件的作用,不討論其取值計算(因為取值計算需要選定三極管,而且頗為簡單)。
圖中R1作用是Q2的基極限流;R3作用是泄放掉關斷狀態時基極電荷,讓Q2在低電平時保持截止狀態;R4作用是Q2的集電極限流以及Q1的基極限流;電容C2是加速電容,加速Q2的開關速度,降低Q2管耗,從而延長Q2壽命;R5和C1是作為輸出反饋給Q2的基極,作用同樣為加速Q2的開關速度,延長Q2的壽命以及電路整體的性能,此為正反饋。
下面主要解釋下C2的作用,其余的元器件作用,相信有一定三極管電路基礎的都能理解。
讓我們來看看C2是如何“加速”的 主站蜘蛛池模板: 精品久久不卡 | 免费看特级毛片 | 亚洲 欧美 自拍 卡通 综合 | 久久精品在现线观看免费15 | 日本免费一区二区三区毛片 | 亚洲精品国产一区二区三区四区 | 九九九九在线精品免费视频 | 久操视频免费在线观看 | 俄罗斯美女逼 | 国产不卡视频在线观看 | 免费看色| 伊人久久精品成人网 | 成年超爽大片免费视频播放 | 一区二区三区无码高清视频 | 精品亚洲一区二区三区在线播放 | 精品久久久久久婷婷 | 国产色婷婷亚洲 | 一级黄色毛片免费看 | 日本高清在线一区二区三区 | 午夜主播国产福利视频在线 | 欧日韩一区二区三区 | 奇米111| 337p色噜噜 | 日本免费中文字幕在线看 | 99尹人香蕉国产免费天天拍 | 亚洲久久久 | 成人久久久久 | 久久人人爽人人爽人人片av不 | 久久99精品久久久久久三级 | 奇米影视亚洲春色 | 免费一级欧美大片久久网 | 97影院理论在线观看 | 久久久久视频精品网 | 深夜色| 国产高清美女一级毛片久久 | 中文亚洲字幕 | 精品久久久日韩精品成人 | 午夜在线一区 | 亚洲视频在线观看不卡 | 亚洲国产精品久久久久网站 | 国产一区二区三区不卡免费观看 |
