前言
一、空壓機工作原理簡述：
　　工作原理是由一對相互平行齒合的陰陽轉子(或稱螺桿)在氣缸內轉動，使轉子齒槽之間的空氣不斷地產生周期性的容積變化，空氣則沿著轉子軸線由吸入側輸送至輸出側，實現螺桿式空壓機的吸氣、壓縮和排氣的全過程。空壓機的進氣口和出氣口分別位于殼體的兩端，陰轉子的槽也陽轉子齒被主電機驅動而旋轉。
　　原空壓機的主電機運行方式為星-角或自藕減壓起動重于后全壓運行。具體操作程序?yàn)椋喊聪聠影粹o，控制系統接通啟動器線圈并打開斷油閥，空壓機在卸載模式下啟動，這時進氣閥處于關閉位置，而放氣閥打開以排放油氣分離器內的壓力。等降壓2秒后空壓機開始加載運行，系統壓力開始上升。如果系統壓力上升到壓力開關上限值，即起跳壓力，控制器使進氣閥關閉，油氣分離器放氣，壓縮機空載運行，直到系統壓力跌到壓力開關下限值后，即回跳壓力下，控制器使進氣閥打開，油氣分離器放氣閥關閉，壓縮機打開，油氣分離器放氣閥關閉，壓縮機滿載運行。
二、原系統工況存在的問題
　　1、 主電機雖然星-角減壓起動，但起動時的電流仍然很大，會影響電網的穩定及其它用
　　電設備的運行安全。
　　2、 主電機時常空載運行，屬非經濟運行，電能浪費嚴重。
　　3、 主電機工頻運行致使空壓機運行時噪音很大。
　　4、 主電機工頻起動設備的沖擊大，電機軸承的磨損大，所以設備維護工作時對機械量大。


變頻改造方案：
一、 節能原理及效果

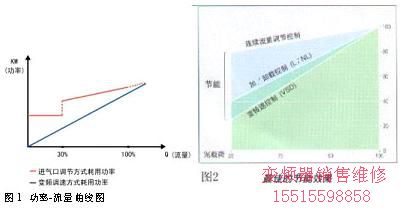

    我們知道，用調整電機轉速的方法同樣可以調整供氣量。由于空壓機基本上屬于恒轉矩負載，用變頻調速的方法調整供氣量能使電機的輸出功率基本與轉速（供氣量）成正比關系，達到很好的節電效果。兩種調節方法用電情況如圖1所示。
我們采用具有矢量控制功能的AMB變頻器，可使電機在低速時也能提供滿足負載需要的轉矩。同時，AMB變頻器的自動節能模式，可使電機在滿足負載轉矩要求下以比較小電流運行，達到更好的節電效果。
    采用恒壓供氣變頻控制系統所帶來的效果如下：


（1）、出氣口釋放閥全部關閉，取消用出氣口釋放閥調節供氣量方式，以避免由此導致的電能浪費。代之以變頻器調整電機的轉速來調整氣體流量，使電機輸出的功率與流量需求基本上成正比關系（如圖1所示），始終使電機高效率工作，以達到明顯的節電效果。例如當用氣量是額定供氣量的50%時，節電率可達40%以上；
（2）、利用變頻器的節能模式，可使電機在輕載時以比較高效率運行，減少不必要的電能損耗；
（3）、根據嚴格的EMS標準，高效的PWM變頻器使用高速低耗的IGBT，降低諧波失真和電機的電能損失。
（4）、可使電機起動、加載時的電流平緩上升，沒有任何沖擊；可使電機實現軟停，避免反生電流造成的危害，有利于延長設備的使用壽命；避免因電流峰值帶來的電力公司的罰款；
（5）、采用變頻控制系統后，可以實時監測供氣管路中氣體的壓力，使供氣管路中的氣體的壓力保持恒定，提高生產效率和產品質量；
（6）、由于電機在高效率狀態下運行，功率因數較高，降低了無功損耗，節約了大量電能（如圖2所示）。
（7）、保存原釋放閥系統，在必要時可參加調節，增強系統的可靠性。
總之，采用恒壓供氣智能控制系統后，不但可節約30～40%的電力費用，延長壓縮機的使用壽命，并可實現"恒壓供氣"的目的，提高生產效率和產品質量。
　
三、變頻改造方案設計原則

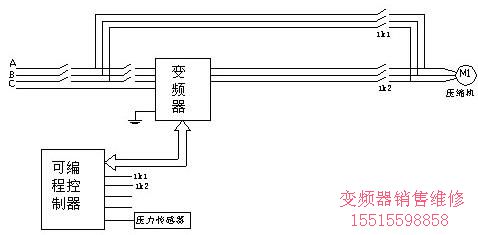

如圖所示：




根據原工況存在的問題并結合生產工藝要求，空壓機變頻改造后系統應滿足以下要求：
　　1、 電機變頻運行狀態保持儲氣罐出口壓力穩定，壓力波動范圍不能超過±0.02Mpa。
　　2、 系統應具有變頻和工頻兩套控制回路。
　　3、 系統具有開環和閉環兩套控制回路。
　　4、 一臺變頻器能控制兩臺空壓機組，可用轉換開關切換。
　　5、 根據空壓機的工況要求，系統應保障電動機具有恒轉矩運行特性一。
　　6、 為了防止非正弦波干擾空壓機控制器，變頻器輸入端應有抑制電磁干擾的有效措施。
　　7、 在用電氣量小的情況下，變頻器處在低頻運行時，應保障電機繞組溫度和電機的噪音不超過允許的范圍。
　　8、 考慮到系統以后擴展問題，變頻器應滿足將來工況擴展的要求。
四、變頻器的選型
　　根據上述原則，經過多方調研、比較，比較后我們選擇安邦信公司生產的G9系列通用型變頻器，使該系統能夠滿足上述工況要求。
　　1、G9變頻器的頻率精度：數字設定為±0.01%；模擬設定為±0.2%。可使壓力波動范圍滿足設計要求。
　　2、系統設計了變頻和工頻兩套主回路。
　　3、系統設計了閉環與開環兩套控制回路。
　　4、使用轉換開關可使變頻器任意控制兩臺空壓機組中的一臺。
　　5、 G9型變頻器適用恒轉矩特性負載，該變頻器還具有轉矩補償和提升的功能。
　　6、 在該變頻器上端加裝輸入電抗器，有效的抑制了變頻器對電網的干擾。
　　7、 在該變頻器下端加裝輸出電抗器，保障了低頻運行時電機溫度噪音不超過允許范圍。


五、改造方案原理
　　由變頻器，壓力變送器、電機、螺旋轉子組成壓力閉環控制系統自動調節電機
　　轉速，使儲氣罐內空氣壓力穩定在設定范圍內，進行恒壓控制。
　　反饋壓力與設定壓力進行比較運算，實時控制變頻器的輸出步，從而調節電機轉速，使
　　儲氣罐內空氣壓力穩定在設定壓力上。


六、空壓機變頻改造后的效益
　　1、節約能源
　　變頻器控制壓縮機與傳統控制的壓縮機比較，能源節約是比較有實際意義的，根據空氣量需求來供給的壓縮機工況是經濟的運行狀。
　　2、運行成本降低
　　傳統壓縮機的運行成本由三項組成：初始采購成本、維護成本和能源成本。其中能源成本大約占壓縮機運行成本的77%。通過能源成本降低44.3%，再加上變頻起動后對設備的沖擊減少，維護和維修量也跟隨降低，所以運行成本將大大降低。
　　3、提高壓力控制精度
　　變頻控制系統具有精確的壓力控制能力。使壓縮機的空氣壓力輸出與用戶空氣系統所需的氣量相匹配。變頻控制壓縮機的輸出氣量隨著電機轉速的改變而改變。由于變頻控制電機速度的精度提高，所以它可以使管網的系統壓力變化保持在3pisg變化范圍，也就是0.2bar范圍內，有效地提高了工況的質量。
　　4、延長壓縮機的使用壽命
　　變頻器從0HZ起動壓縮機，它的起動加速時間可以調整，從而減少起動時對壓縮機的電
　　器部件和機械部件所造成的沖擊，增強系統的可靠性，使壓縮機的使用壽命延長。此外，變頻控制能夠減少機組起動時電流波動，這一波動電流會影響電網和其它設備的用電，變頻器能夠有效的將起動電流的峰值減少到比較低程度。
　　5、低了空壓機的噪音
　　根據壓縮機的工況要求，變頻調速改造后，電機運轉速度明顯減慢，因此有效地降了空
　　壓機運行時的噪音。現場測定表明，噪音與原系統比較下降約3至7分貝。
　

投資分析
1、項目費用
空壓機節電改造費用為：XXXXXX元
2、投資回報分析
制瓶車間單臺空壓機改造前每月用電約為：
160KW×24小時/天×30天/月×0.8=XXXXKWH
空壓機機節電率可達:20-30%之間波動，月均值在：25%；電費價格為0.52元XXX/KWH 則:
空壓機每月節電電費：XXXXWH×25%×XX元/KWH=XXX元
投資回報期=投資總額/每月節約金額=XXXX≈21個月
節電改造投資在XXXX個月內收回全部收回。


結束語
    隨著變頻器應用普及時代的來臨，將變頻器的應用擴展到傳統空壓機改造的領域，不僅擴大了變頻器的應用市場，而且為空壓機的制造業也提出了新的課題。預計在不遠的將來，由于變頻調速技術的介入，空壓機將真正地進入經濟運行時代。【河南電話：0371-56700815 15515598858 歡迎來電咨詢！變頻器網購 】
