1 引言
在鋼鐵企業中無論是煉鐵、煉鋼、軋鋼還是其他輔助生產線，都大量使用變頻器。而變頻器運行時既要防止外界干擾它，又要防止它干擾外界，變頻器干擾再加上別的電磁干擾，給工控系統正常運行帶來了麻煩。由于工控系統的可靠性直接影響到工業企業的安全生產和經濟運行，該系統的抗干擾能力的強弱直接關系到整個自動化系統能否順利運行。工業企業中所使用的工控系統類型多種多樣，安裝的位置也各異，有的是集中安裝在控制室，有的是安裝在生產現場和各機電設備上，但它們大多處在強電電路和強電設備所形成的惡劣電磁環境中，受到不同程度的電磁干擾。要減小干擾，提高工控系統可靠性，一方面工控系統自身應具備較強的抗干擾能力;另一方面，在工程設計、安裝施工和使用維護中，必須高度重視抗干擾問題，只要各方密切配合，才能有效地增強系統的抗干擾性能。因此分析干擾源，研究抗干擾的措施是有必要的。

2 電磁干擾源及對工控系統的干擾
2.1 干擾源及干擾一般分類
工控系統的干擾源大都產生在電流、電壓、電場、磁場劇烈變化的部位。在這些部位電荷劇烈移動，就形成了噪聲源，即干擾源。
干擾類型多樣，通常可按產生噪聲的原因、噪聲干擾模式和噪聲的波形和性質的不同進行劃分，其中按噪聲干擾模式進行分類是一種比較常用的分類方法。該方法將干擾分為共模干擾和差模干擾。共模干擾是信號對地的電位差，主要由電網串入、地電位差及空間電磁輻射在信號線上感應的共態(同方向)電壓迭加所形成。共模電壓有時較大，特別是采用隔離性能差的配電器供電時，變送器輸出信號的共模電壓普遍較高，有的可高達130v以上。共模電壓通過不對稱電路可轉換成差模電壓，直接影響測控信號，造成元器件損壞(它是造成一些系統i/o模件高損壞率的主要原因)，這種共模干擾可為直流、亦可為交流。差模干擾是指作用于信號兩極間的干擾電壓，主要由空間電磁場在信號間耦合感應及由不平衡電路轉換共模干擾所形成的電壓，該電壓疊加在信號上，直接影響測量與控制精度。
2.2 工控系統中電磁干擾的主要來源
(1) 來自空間的輻射干擾
空間的輻射電磁場主要是由電力網絡、電氣設備的暫態過程、雷電、無線電廣播、電視、雷達、高頻感應加熱設備等產生的，通常稱為輻射干擾，其分布極為復雜。若工控系統置于所在射頻場內，就會受到輻射干擾。其干擾的路徑有二:一是直接對工控系統內部的輻射，由電路感應產生干擾;二是對工控系統通信內網絡的輻射，由通信線路的感應引入干擾。輻射干擾與現場設備布置及設備所產生的電磁場大小，特別是與頻率有關，一般可通過屏蔽電纜和工控系統局部屏蔽及高壓泄放元件進行保護。
(2) 來自系統內引線的干擾
主要通過電源和信號線引入，通常稱為傳導干擾，是出現在工業現場的一種較為嚴重的干擾。
l 來自電源的干擾

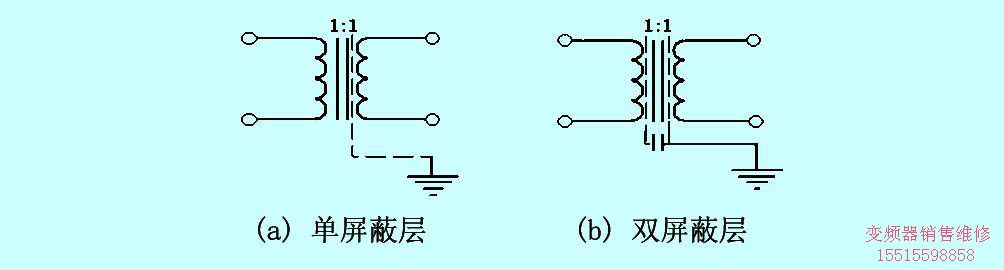

因電源引入的干擾造成工控系統故障的情況很多，在工程調試中經常遇到。使用如圖1所示的經過1∶1隔離變壓器屏蔽及接地的工控系統電源，就可有效解決該問題。

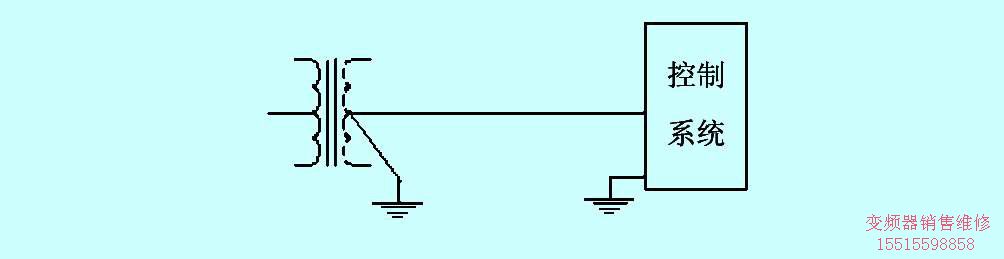

圖1 1∶1隔離變壓器屏蔽及接地方式圖
工控系統的正常供電電源均由電網供電。由于電網覆蓋范圍廣，它將受到所有空間電磁干擾而在線路上產生感應電壓和電流。尤其是電網內部的變化，如開關操作產生的浪涌、大型電力設備起停、交直流傳動裝置引起的諧波、電網短路暫態沖擊等，都通過輸電線路傳到電源原邊。工控系統電源通常采用隔離電源，但受其構成及制造工藝等因素的限制，其隔離效果實際上并不十分理想，因為分布參數特別是分布電容總是存在的，絕對隔離也就不可能。
l 來自接地系統混亂時的干擾
接地是提高電子設備電磁兼容性的有效手段之一。正確的接地，既能抑制來自外界的電磁干擾，又能抑制該設備發出干擾信號;而錯誤的接地，會引入嚴重的干擾信號，使得工控系統無法正常工作。
工控系統的地線包括系統地、屏蔽地、交流地和保護地等。接地系統混亂，各個接地點電位分布不均，不同接地點間存在地電位差，會引起工控系統地環路電流，影響系統正常工作。例如電纜屏蔽層必須一點接地，如果電纜屏蔽層兩端都接地，就存在地電位差，有電流流過屏蔽層，當遇異常情況如雷擊時，地線電流將更大。
此外，屏蔽層、接地線和大地也有可能構成閉合環路，在變化磁場的作用下，屏蔽層內又會出現感應電流，通過屏蔽層與芯線之間的耦合，干擾信號回路，影響工控系統內邏輯電路和模擬電路的正常工作。工控系統工作的邏輯電壓干擾容限較低，邏輯地電位的分布干擾容易影響工控系統的邏輯運算和數據存貯，造成數據混亂、程序跑飛或死機。模擬地電位的分布干擾將降低測量精度，嚴重時會引起信號嚴重失真和系統控制的誤動作。
(3) 來自工控系統內部的干擾
與工控設備連接的各類信號傳輸線，在傳輸各類有效信息時，總會有外部干擾信號侵入。主要是信號線受空間電磁輻射感應的干擾，即信號線上的外部感應干擾，是一種較為嚴重的干擾。由于此類干擾的存在，i/o信號工作可能出現異常，相關的測量精度也會相應受到影響，嚴重時將引起元器件損傷。如果系統隔離性能差，信號間還會互相干擾，引起共地系統總線回流，造成邏輯數據變化、誤動和死機。此類干擾主要由系統內部各控制單元及電路間的相互電磁輻射產生。邏輯電路相互輻射及其對模擬電路的影響，模擬地與邏輯地的相互影響及元器件間的相互不匹配使用等，都可能導致此類干擾的產生。它主要與工控系統制造廠對系統內部進行電磁兼容設計有關。

3 工控系統工程應用的抗干擾設計
為了保證系統在工業電磁環境中免受或減少內外電磁干擾，在設計階段可以從以下三個方面采取抑制措施:抑制干擾源;切斷或衰減電磁干擾的傳播途徑;提高裝置和系統的抗干擾能力。
工控系統的抗干擾是一個系統工程，既要求制造單位設計生產出具有較強抗干擾能力的產品，又要求其使用部門在工程設計、安裝施工和運行維護中予以全面考慮，并結合具有情況進行綜合設計，才能保證系統的電磁兼容性和運行可靠性。使用部門在進行具體工程的抗干擾設計時，應主要考慮以下兩個方面。
3.1 設備選型
在選擇設備時，首先要選擇有較高抗干擾能力的產品，其中包括電磁兼容性，尤其是抗外部干擾能力，如采用浮地技術、隔離性能好的工控系統等;其次還應了解生產廠給出的抗干擾指標，如共模擬制比、差模擬制比，耐壓能力、允許在多大電場強度和多高頻率的磁場強度環境中工作;另外還應考查其在類似工作中的應用實績。 在選擇國外進口產品時要注意:我國是采用220v高內阻電網制式，而歐美地區是110v低內阻電網。我國電網內阻大，零點電位漂移大，地電位變化大，工業企業現場的電磁干擾至少要比歐美地區高4倍以上，對系統抗干擾性能要求更高，因此在國外能正常工作的工控系統產品在國內就不一定能可靠運行，這就要求在采用國外產品時，按我國的標準合理選擇。
3.2 抗干擾綜合設計
可采用來自系統外部的幾種干擾的抑制措施。主要為:對工控系統信號引線進行屏蔽以防空間輻射電磁干擾;對外引線進行隔離、濾波，特別是動力電纜，要分層布置，以防通過外引線引入傳導電磁干擾;正確設計接地點和接地裝置，完善接地系統。另外還必須利用軟件手段，進一步提高系統的安全可靠性。

4 主要抗干擾措施
4.1 采用性能優良的電源，抑制電網引入的干擾
在工控系統中，電源占有極重要的地位。電網干擾串入工控系統，主要是通過工控系統中的各控制單元的供電電源串入，含變送器供電電源和以及具有直接電氣連接的儀表供電電源等耦合進入的。現在，對于工控系統供電的電源，不可能都采用隔離性能較好的電源，例如變送器供電的電源及直接電氣連接的儀表的供電電源的抗干擾性，并沒受到足夠的重視，雖然采取了一定的隔離措施，但如果仍使用分布參數大，抑制干擾能力差的隔離變壓器，會串入共模干擾、差模干擾。所以，對于變送器和共用信號儀表供電應選擇分布電容小、抑制帶大(如采用多次隔離和屏蔽及漏感技術)的配電器，以減少工控系統的干擾。

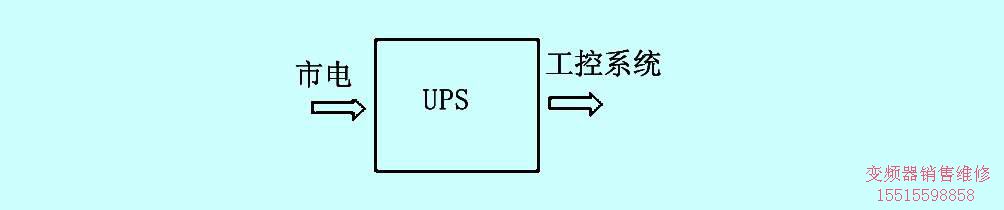

此外，為保證電網饋點不中斷，可采用在線式不間斷供電電源供電，以提高主要控制設備供電的安全可靠性。并且ups還具有較強的干擾隔離性能，是工控系統的理想電源，工業控制系統使用ups的正確方法如圖2所示。

圖2 ups的正確連接方法
4.2 電纜選擇及敷設
為了減少動力電纜輻射電磁干擾，尤其是變頻裝置饋電電纜，在工程中可采用銅帶鎧裝屏蔽電力電纜，實踐證明抗干擾效果較為滿意。
為了減少電磁干擾，不同類型的信號應分別由不同電纜傳輸，信號電纜應按傳輸信號種類分層鋪設，嚴禁用同一電纜的不同導線同時傳送動力電源和信號，信號線不宜與動力電纜靠近平行鋪設。
4.3 硬件濾波及軟件抗干擾措施
信號在接入工控系統前，在信號線與地間并接電容，以減少共模干擾;在信號兩極間加裝濾波器可減少差模干擾。
此外由于電磁干擾的復雜性，要根本消除電磁干擾影響是不可能的，因此在工控系統軟件設計和組態時，還應在軟件方面進行抗干擾處理，進一步提高系統的可靠性。常用的一些措施為:使用數字濾波和工頻整形采樣來有效消除周期性干擾;定時校正參考點電位，并采用動態零點，來有效防止電位漂移;采用信息冗余技術，設計相應的軟件標志位;采用間接跳轉，設置軟件陷阱等提高軟件結構的可靠性。
4.4 正確選擇接地點，完善接地系統

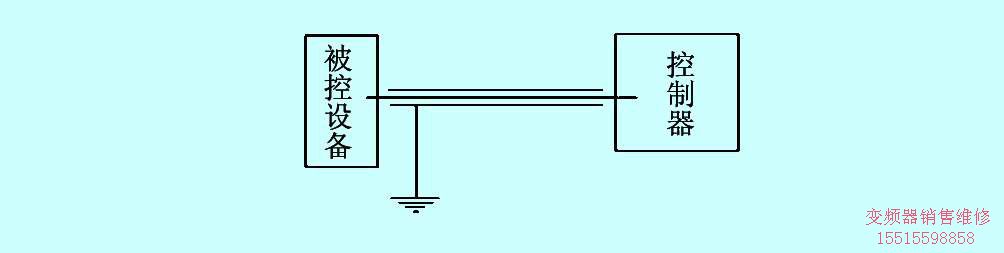

圖3 屏蔽電纜在被控設備處接地、控制器處懸空

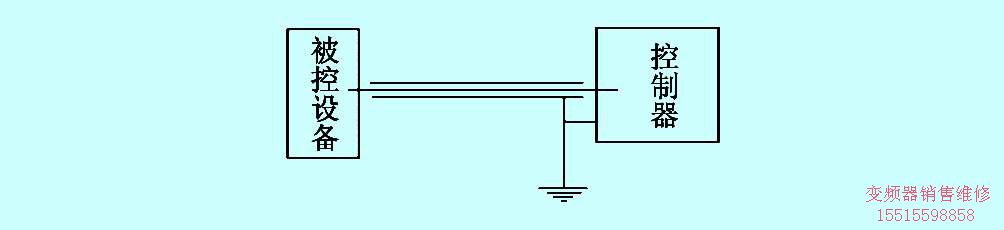

圖4 屏蔽電纜在控制器處接地被控設備處懸空

圖5 浮接地系統

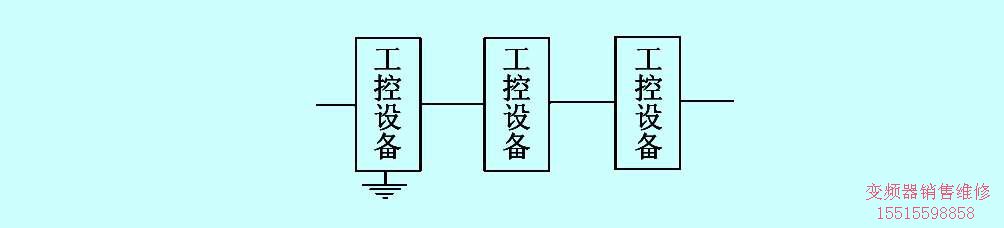

圖6 一點接地系統

圖7 多點接地系統

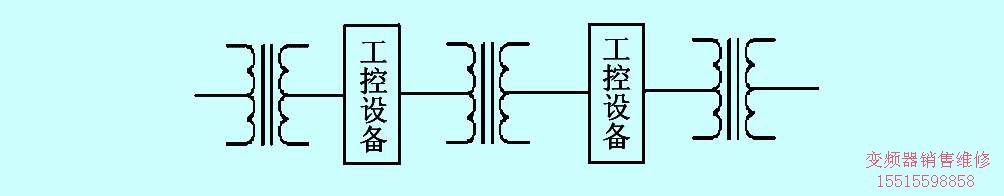

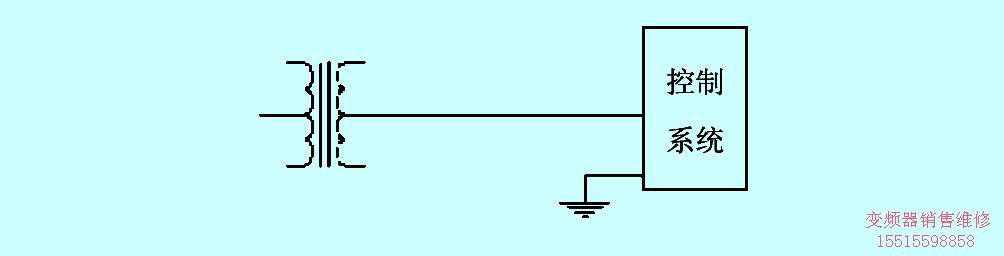

圖8 絕緣變壓器方式

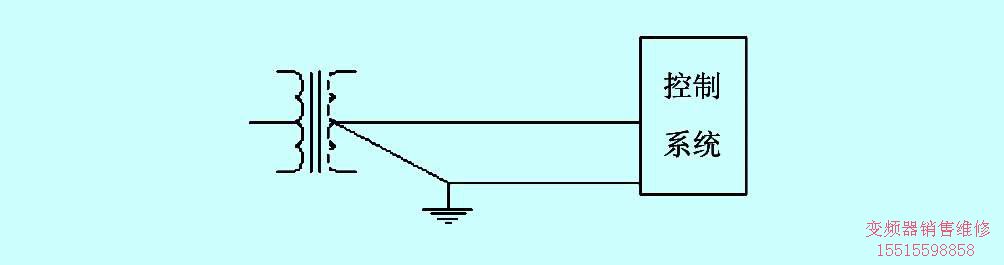

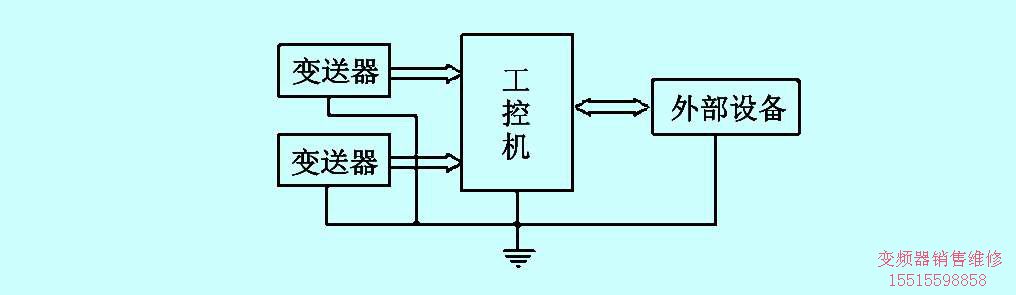

圖9 公共接地方式

圖10 兩點接地方式

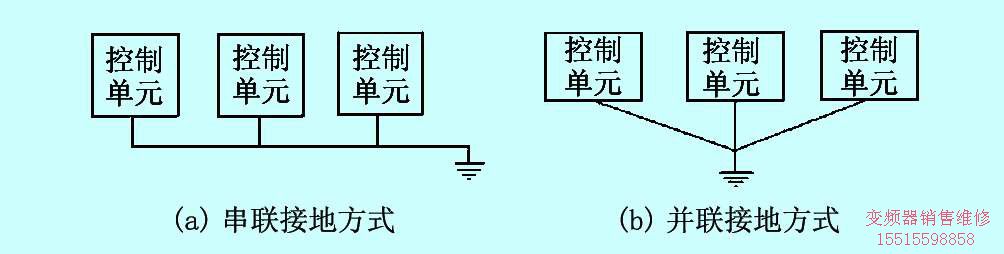

圖11 控制單元的一點接地

圖12　信號采集系統接地示意圖
接地的目的通常有兩個，其一為了安全，其二是為了抑制干擾。完善的接地系統是工控系統抗電磁干擾的重要措施之一。
系統接地方式有:浮地方式、直接接地方式和電容接地三種方式。對工控系統而言，不同的控制單元應采用不同的接地方式，如圖3～圖12列出了不同工控系統的接地方式。例如plc，它屬高速低電平控制裝置，應采用直接接地方式。由于信號電纜分布電容和輸入裝置濾波等的影響，裝置之間的信號交換頻率一般都低于1mhz，所以工控系統接地線采用一點接地和串聯一點接地方式，如圖11。集中布置的工控系統適于并聯一點接地方式，各裝置的柜體中心接地點以單獨的接地線引向接地極，如圖12。
信號源接地時，屏蔽層應在信號側接地;不接地時，應在控制單元側接地;信號線中間有接頭時，屏蔽層應牢固連接并進行絕緣處理，一定要避免多點接地;多個測點信號的屏蔽雙絞線與多芯對絞電纜連接時，各屏蔽層應相互連接好，并做絕緣處理，選擇適當?shù)慕拥靥巻吸c接地。

5 結束語
工控系統中的干擾是一個十分復雜的問題，因此在抗干擾設計中應綜合考慮各方面的因素，合理有效地抑制干擾，對有些干擾情況還需做具體分析，才能夠有針對性減少干擾，使工控系統正常工作。
