變頻器典型的主線路圖
發布時間：2019-08-02 15:46:27來源：

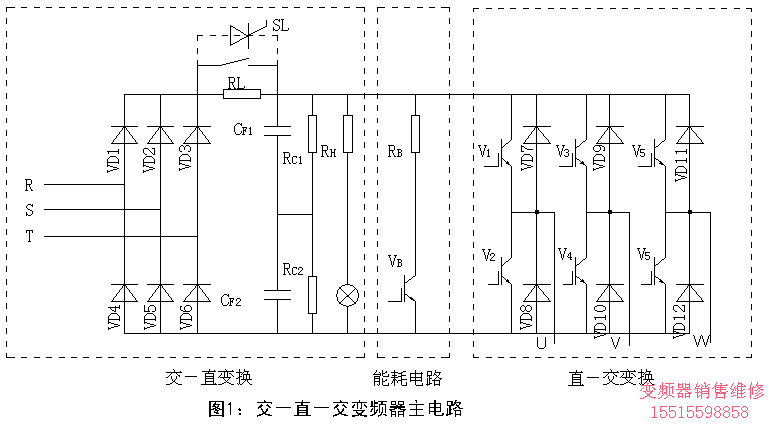

變頻器主電路如圖1所示：
一、交－直變換部分
1、VD1～VD6組成三相整流橋，將交流變換為直流。
如三相線電壓為UL，則整流后的直流電壓UD為：
UD＝1.35UL
2、濾波電容器CF作用：
?。?）濾除全波整流后的電壓紋波；
?。?）當負載變化時，使直流電壓保持平衡。
因為受電容量和耐壓的限制，濾波電路通常由若干個電容器并聯成一組，又由兩個電容器組串聯而成。如圖中的CF1和CF2。由于兩組電容特性不可能完全相同，在每組電容組上并聯一個阻值相等的分壓電阻RC1和RC2。
3、限流電阻RL和開關SL
RL作用：變頻器剛合上閘瞬間沖擊電流比較大，其作用就是在合上閘后的一段時間內，電流流經RL，限制沖擊電流，將電容CF的充電電流限制在一定范圍內。
SL作用：當CF充電到一定電壓，SL閉合，將RL短路。一些變頻器使用晶閘管代替（如虛線所示）。
4、電源指示HL
作用：除作為變頻器通電指示外，還作為變頻器斷電后，變頻器是否有電的指示（燈滅后才能進行拆線等操作）。
二、能耗電路部分
1、制動電阻RB
