變頻器在水處理系統中的應用技術
發布時間：2019-08-02 15:44:56來源：
1、問題的提出
原帶鋼水處理系統主要是由1D、2D、3D三臺水泵電機中任意兩臺從吸水井中抽水，通過磁分離器過濾進入1#水井，然后由15D或16D水泵電機從1#井中抽水供精軋機組冷卻用水，17D或18D水泵電機從1#水井中抽水向粗軋機組和卷取區域供水，水對設備冷卻后流入地溝，順地下管路自動流回沉淀池。正常生產時，通過調節V101、V103閥門調節水量，多余的水流入沉淀池中，生產不連續時，通過V102閥門水流回池中。（如圖1所示）1D、2D、3D功率為135kW，15D、16D、17D、18D功率為260kW，起動方式為直接起動，這種大功率電機帶負荷起動，對電網電壓影響非常大，降低電機壽命，所以使電機不能頻繁起動，只有在長時間停軋時才能停電機，致使在短時間內停軋只能使水走旁路，造成資源浪費。因此帶鋼車間水處理系統必須進行改造。
點擊此處查看全部新聞圖片
圖1：帶鋼水處理供水系統圖
2、解決方案
2.1總體思路
改造后本系統共包括1D、2D、3D、15/16D、17/18D5套變頻調速裝置及S7-300型PLC一臺，其中1D采用安邦信G9-160T3變頻器，2D、3D、15/16D和17/18D采用安邦信G9-280T3變頻器，如圖2所示，該系統全部采用自動、手動與三段速度三種控制方式。
點擊此處查看全部新聞圖片

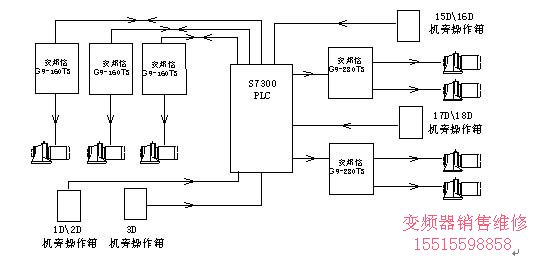

圖2：水處理電氣控制圖
1、問題的提出
原帶鋼水處理系統主要是由1D、2D、3D三臺水泵電機中任意兩臺從吸水井中抽水，通過磁分離器過濾進入1#水井，然后由15D或16D水泵電機從1#井中抽水供精軋機組冷卻用水，17D或18D水泵電機從1#水井中抽水向粗軋機組和卷取區域供水，水對設備冷卻后流入地溝，順地下管路自動流回沉淀池。正常生產時，通過調節V101、V103閥門調節水量，多余的水流入沉淀池中，生產不連續時，通過V102閥門水流回池中。（如圖1所示）1D、2D、3D功率為135kW，15D、16D、17D、18D功率為260kW，起動方式為直接起動，這種大功率電機帶負荷起動，對電網電壓影響非常大，降低電機壽命，所以使電機不能頻繁起動，只有在長時間停軋時才能停電機，致使在短時間內停軋只能使水走旁路，造成資源浪費。因此帶鋼車間水處理系統必須進行改造。
點擊此處查看全部新聞圖片

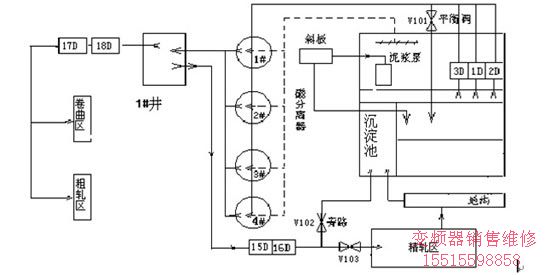

圖1：帶鋼水處理供水系統圖
2、解決方案
2.1總體思路
改造后本系統共包括1D、2D、3D、15/16D、17/18D5套變頻調速裝置及S7-300型PLC一臺，其中1D采用安邦信G9-160T3變頻器，2D、3D、15/16D和17/18D采用安邦信G9-280T3變頻器，如圖2所示，該系統全部采用自動、手動與三段速度三種控制方式。
