小型棒材廠根據工藝要求，其連軋生產線，從加熱爐第一段上料輥道開始，至精整區稱重輥道，絕大多數交流輔助傳動均采用變頻器調速。所有變頻器控制的輥道，均分組后，由單臺變頻器驅動，夾送輥，收集料筐，傳送鏈由單獨變頻器驅動。

    變頻器為AEG公司提供的Multiverter和Micoverter。Multiverter為中型功率變頻器，范圍22～275kV.A，Micoverter為小功率變頻器，范圍1.4～10.5kV.A .Multiverter其頻率設定，可通過開關量輸入，模擬是輸入，也可掛現場總線或局域網，通過網絡輸入。而Micoverter頻率設定，只能通過開關量輸入和模擬量輸入，無網絡通迅能力。

    二、Multiverte的各種頻率設定方法

    1. 固定頻率設定

    Multiverte共可設定4級頻率，從固定頻率1到4，這4個頻率的數值通過面板輸入設定。通過兩個開關量輸入點DIN1，DIN2組成二進制編碼，來選擇這4個頻率。

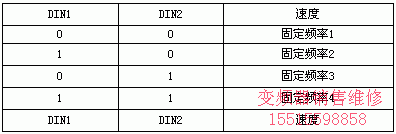

表1  Multiverte  二進制編碼固定頻率圖表

    一般情況下，沒有模擬量輸出設備或網絡設備時，選擇開關量輸入設定頻率方便，簡單，故障點少。而且有4級速度一般可以滿足速度調節。所以只要速度調節不是一種跟隨調節，或無級調節，選擇固定頻率 輸出，是一種很好的頻率設定方法。

    2. 模擬量輸入

    模擬量輸入設定方法是一種控制精度較高的方法。其A/D轉換為20～29其中可供選擇的模擬量輸入。

    1.0-----10v
    2.0---20mA
    3.4mA---20mA
    4.–10v---+10v

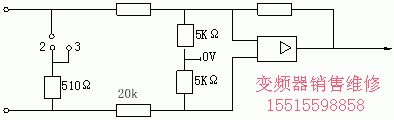

圖1  模擬量輸入

    如圖1，當跳線2、3相連時，輸入信號為電壓信號，當跳線1、2相連時，輸入信號為電流信號。當選擇前3種輸入時，必須通過端子輸入，使能“左轉”或“右轉”，才能使電機正轉或反轉。當選擇-10V—+10V時，通過端子使能“右轉”當正電壓時，電機磁場正轉，當負電壓時，電機磁場反轉，當通過端子使能“左轉”時，將翻轉以上方向。

    Multiveter共有兩個模擬量輸入端子，一個主端子，一個附加端子，附加端子也可以輸入以上各種模擬量，并且可以設定為主端子輸入和附加端子輸入疊加作為頻率設定，附加端子模擬量輸入也可單獨控制變頻器，這就使其控制方法具有多樣性。

    3. 通訊輸入

    Multiveter可掛現場總線或局域網，通過網絡進行信息交換，主要有Bitbus、PROFIBUS、Modbus Plus、Modnet1/D等對應不同的網絡及總線形式，必須配用專用接口卡。其數據傳送特征為：



    其中PROFIBUS為2個實際值。

    通過網絡設定頻率是一種高精度的頻率設定，其具有通訊速率高，穩定可靠，接線簡單等優點，而且在模擬量控制時，輸出端經過一個數模轉換器，經過導線，進入輸入端（變頻器）又經過一個模數轉換器才能參與控制。兩個轉換器位數不同和導線損耗都可能造成一定誤差，而通訊傳遞直接是數字量不需要轉換，沒有誤差，在傳輸過程中不會造成損耗，而且響應速度率也會很高。

    三、實際應用

    1. 固定頻率設定

    八鋼小型廠其中幾段輸送輥道，使用固定頻率設定，實際使用為恒速，只有一級固定頻率，選用變頻器的原因是要精確定位，頻繁起停，所以每臺變頻器都配用制動電阻，在實際使用中起到很好效果。
