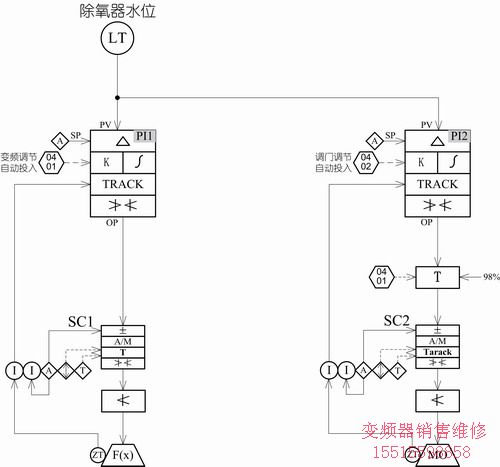

圖3：凝結水控制系統圖
    在圖3中，采用雙回路控制，主要是考慮調整門調節特性與變頻器存在較大差異，單一控制回路的調節效果不好；通過變頻運行后的實際效果，這種控制回路設計調節特性很好，兩套回路切換平穩。
3  改造中遇到的問題和解決的辦法

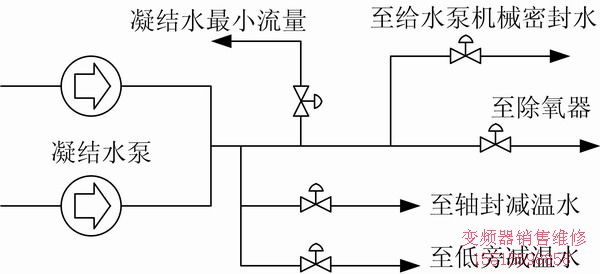

    （1）高壓變頻調速凝結水泵運行時上水調整門打開，利用改變凝結水泵的轉速調節除氧器水位造成凝結水壓力較低，比較大不超過2.8MPa。運行中凝結水壓力隨負荷降低而下降，為了保證其它設備所需凝結水的壓力，設定變頻調速系統的比較低轉速為30Hz，對應凝結水泵的出口壓力為1.2Mpa，修改減溫水壓力低保護關低旁邏輯。

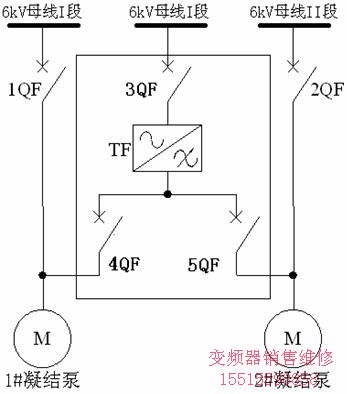

    （2）由于變頻凝結水泵用改變轉速調節使得凝結水壓力低，而定速凝結水泵仍為上水門調整、凝結水壓力很高，運行一旦發生變頻凝結水泵跳閘備用定速凝結水泵啟動后凝結水壓力、流量突然增大對除氧器水位造成很大的影響。針對此問題將控制邏輯修改為當變頻泵或者變頻泵高壓開關事故跳閘，且發出聯啟定速泵的指令時，程序發出一個與汽輪機調速級壓力具有函數關系的預置指令加到除氧器上水調整門，立即將上水調整門關至一定位置并且程序強制將調整門投入“自動”進行調節除氧器水位，圖4為#21凝結水泵變頻跳閘后，#22備用工頻凝結水泵聯鎖啟動后水位與除氧器水位調整門的變化趨勢圖，在切換過程中，除氧器水位波動在正負20mm以內。

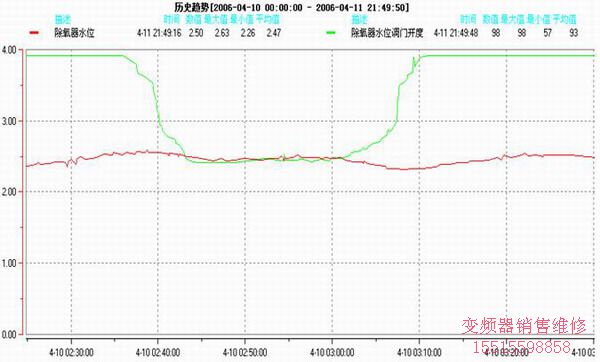

圖4：切換過程中水位與閥門動作趨勢
    （3）運行變頻凝結水泵跳閘備用定速凝結水泵聯鎖啟動后凝結水壓力突然升高對凝結水供其它輔助設備影響很大，特別是給水泵機械密封冷卻水系統，由于給水泵機械密封冷卻水差壓一般維持在0.1MPa。針對此問題在給水泵機械密封冷卻水調整門上預置一個與汽輪機調速級壓力具有函數關系的指令，當備用工頻凝結水泵聯鎖啟動后將該指令輸出至給水泵機械密封冷卻水調整門，延時一段時間后系統切換至給水泵機械密封水差壓自動調整回路。
    （4）凝結水泵再循環調整門是為了保證凝結水系統在低流量時凝結水泵在安全工作區內運行的，該控制回路的被調量是凝結水泵出口母管壓力，當凝結水泵采用變頻調速系統后，轉速越低，出口壓力越低，為了保證凝結水泵的安全，防止泵體汽蝕，在再循環調整門的控制指令輸出上疊加一個與除氧器水位調整門具有函數關系的指令，當在變頻運行時，控制再循環調整門開度。
4．改造后的運行措施
    改造后變頻凝結水泵長期運行，定速凝結水泵只作備用。為了保證變頻凝結水泵安全的運行，定速凝結水泵處于良好的備用，以及凝結水供給其它輔助設備的安全運行，制定以下運行措施。
    （1）正常運行時變頻凝結水泵運行、定速凝結水泵投入備用，上水調整門開度控制在90%
