變頻器抗干擾措施的分析(三)
4.3 自屏蔽
以前所討論的屏蔽都是用金屬材料或磁性材料把所需屏蔽區域包圍起來，利用材料本身對電場或磁場的吸收、反射、分路等特性來進行屏蔽。實際不可能把所有的電路包起來。
4.3.1 環路的自屏蔽
基礎知識：當環路中有電流時，環路將向外輻射場，場強的大小與環面積成正比；如果將環路置于外界電磁場中，環路將感應出電流，感應電流的大小與環面積成正比。

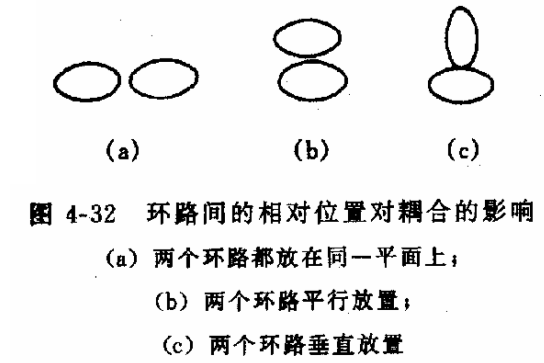

環路中電場和磁場耦合與環路的相對位置密切相關。三種環路的耦合程度為 （b）>（a）>（c）
4.3.2 雙絞線

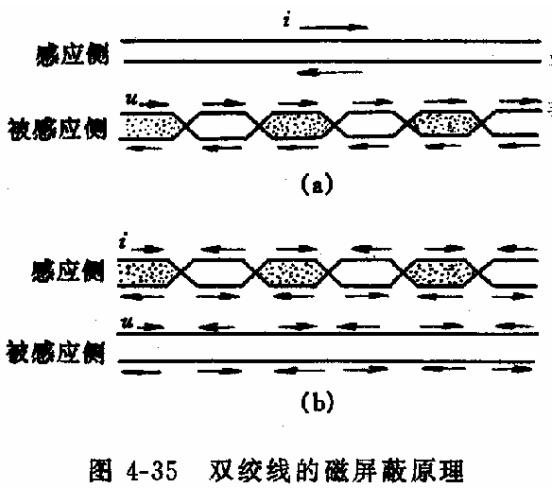

兩根導線絞合在一起是進行磁場自屏蔽的重要手段。絞合線即可以減少自身回路的向外輻射，又可以抵御外來磁場對絞線回路的干擾。

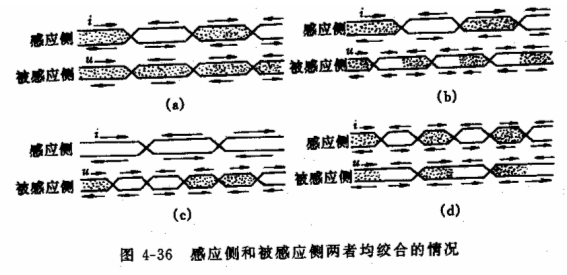

感應側和被感應側都采用雙絞線是否屏蔽效果會增加一倍？
不一定；如果處理不好，可能會起不到任何屏蔽作用。
注意問題：
1）雙絞線具有磁屏蔽的作用，單位長度絞合數越多效果越好。
2）多芯電纜中如果有多對雙絞線，應注意各對雙絞線之間的相對位置，各對雙絞線比較好采用不同的絞距。
3）雙絞線本身沒有電場屏蔽的作用，通常在其外圍包一層金屬屏蔽層，屏蔽層接地就能產生電屏蔽。(歡迎來電咨詢 鄭州變頻器 手機：15515598858
